校直機的工作原理

校直機的工作原理

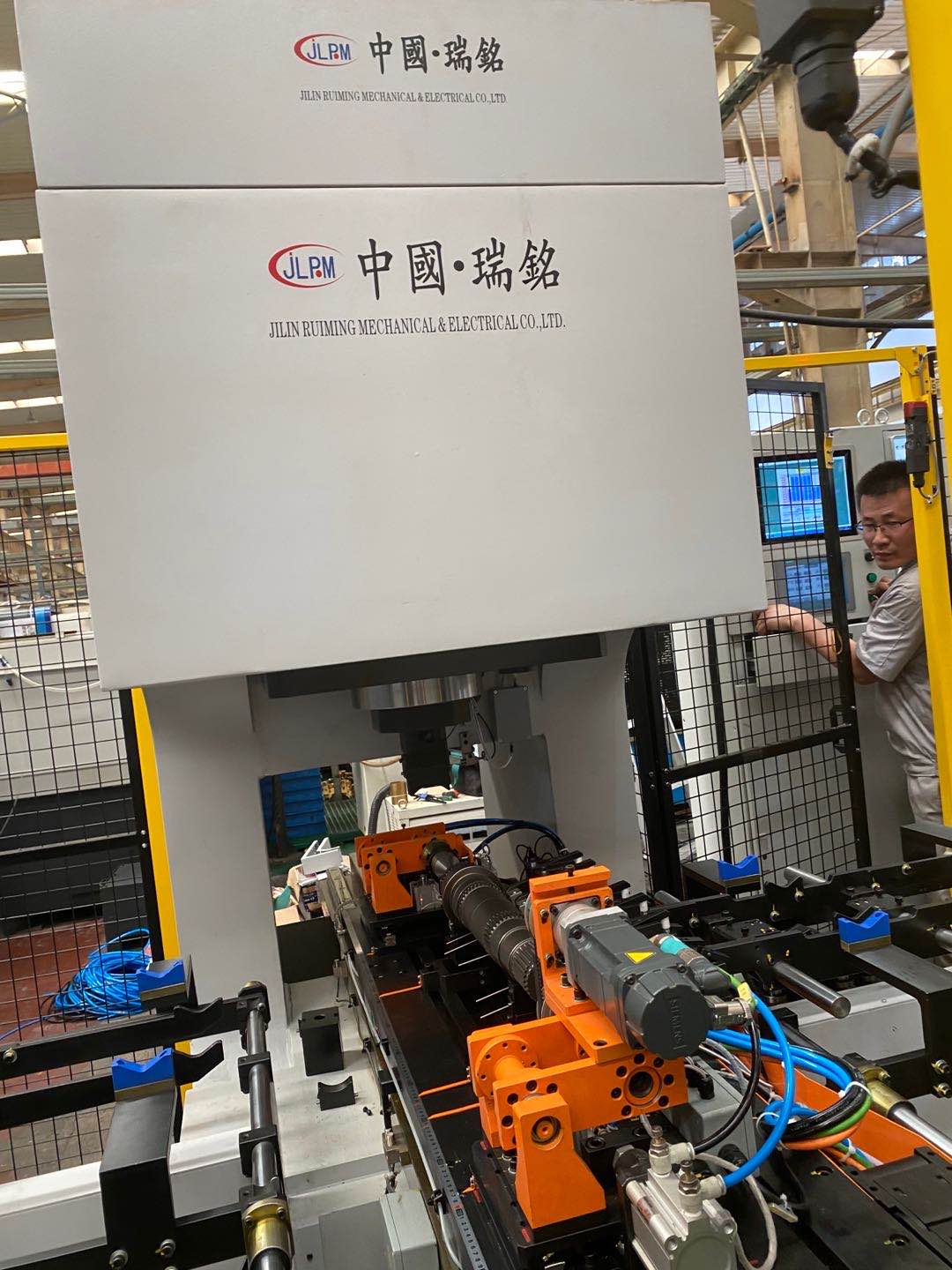

         自動校直機是針對軸桿類產品在熱處理后發生彎曲變形而設計的自動檢測校直裝置，它是一種集機械、電氣、液壓、氣動、計算機測控分析為一體的高科技產品，具有優良技術性能，集中體現在測量精度高，生產節拍快，工件適應能力強等優點，對軸桿類工件的純圓截面、D型截面以及齒輪或花鍵的分度圓等部位的徑向跳動可實現準確測量。
         軸類校直，主動回轉中心和從動回轉中心的頂尖將工件夾持后，頂尖有調速電機驅動旋轉，通過工件傳到從動回轉中心頂尖，同時，與可動支撐相連的測量裝置檢測工件表面的全跳動量（TIR），從動回轉中心的光電編碼器測量工件表面的全跳動量方向，計算機根據這些數據判斷工件最大彎曲位置和方向，發出指令使工件最大彎曲點朝上時工件停止轉動，并結合TIR幅值及設定的參數計算修正量，實現對工件的精確修正，工件夾持與放松，可動支撐位的選擇，工件臺得移動及沖頭快慢速給進等動作均有PLC實現管理。
